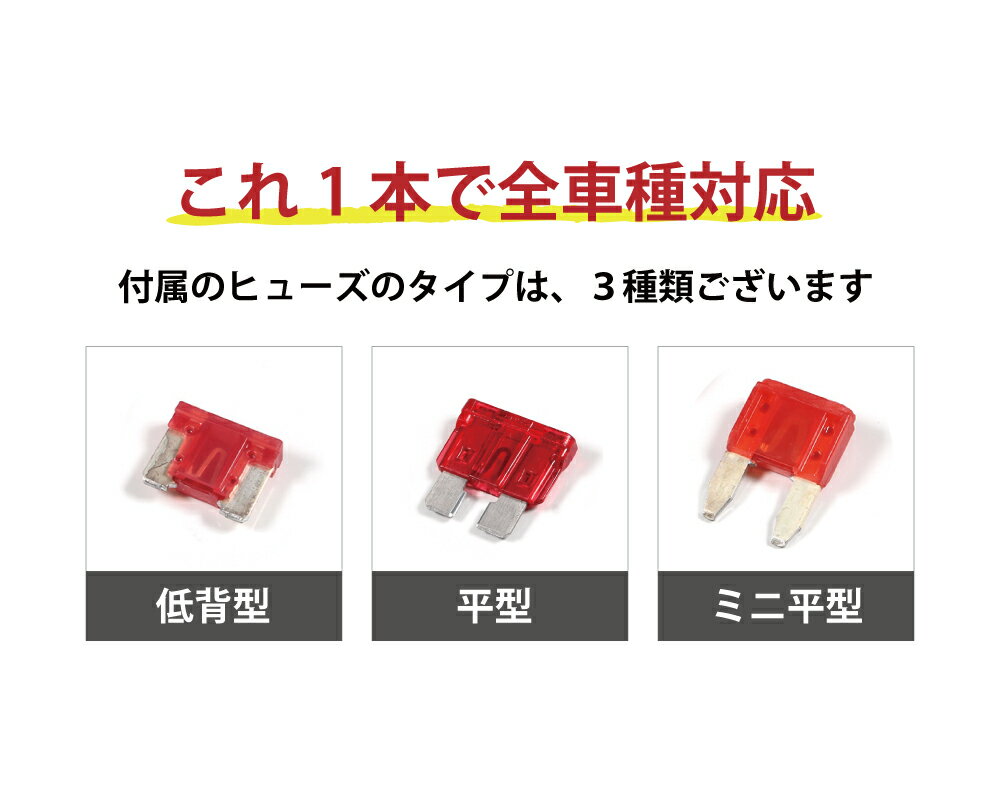

【商品紹介】 商品名：ドライブレコーダー SAMONJI対応直接配線用電源ユニット 出力端子：microUSB 出力：5V-1.5A 入力端子：低背型、平形、ミニ平形 入力：12V-24V 対応車両：12V車両、24V車両 対応ドライブレコーダー：入力端子がmicroUSBの機種 コードの長さ：3.5m バッテリー上がり防止：12V車は11.5V以下で電源供給停止、24V車は23.5V以下で電源供給停止 1.ヒューズボックス内のヒューズを取り外します。

2.取り外したヒューズを同じタイプのヒューズコネクターに収納します。

3.ヒューズコネクターをコンバーターユニットに接続します。

4.【常時電源専用駐車監視機能を使用する場合】 ヒューズコネクターをエンジンキーOFFの状態で通電する常時電源に接続してください。

【常時電源専用駐車監視機能を使用しない場合】 ヒューズコネクターを車両キースイッチと連動してON/OFFするアクセサリー電源に接続してください。

※ヒューズボックスへ接続する際は、検電テスターを使用し、電源側の端子を確認してください。

ヒューズコネクターの電源側端子とヒューズボックスの電源側端子を合わせて接続します。

5.アース端子を車体金属部のネジ等に接続してください。

6.結束バンドや両面テープ等を使用し、コンバーターユニットの固定及び配線処理を行なってください。

7.USBコネクタをドライブレコーダー本体のUSB端子に取り付けます。

車両キースイッチをONにし本体に電源が入れば取り付け完了です。

※常時電源に接続した場合は車両キースイッチと連動しません。

　手動でドライブレコーダー本体の電源操作を行なってください。

※作業中のショート事故防止のため、配線前に必ず車両バッテリーのマイナス端子を外してから取り付けを行なってください。
